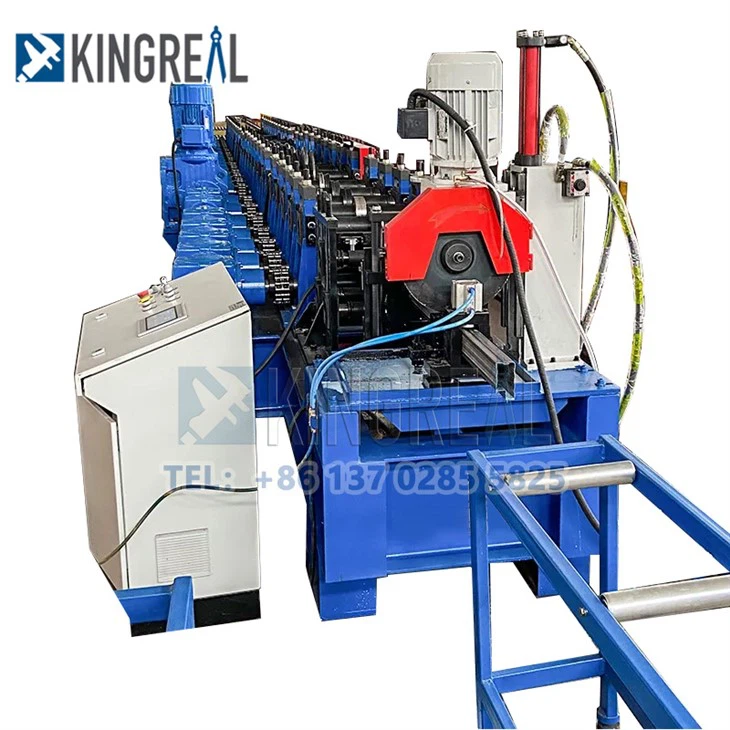

Bo'lim nuri mashinasozlik

Kingreal javon uskunalari, Bevelni shakllantirish mashinasi keng qo'llaniladi

Sovuqli javonlar, supermarket javonlari, og'ir javonlar va boshqa profillar.

Bizning kompaniyamizda sovuq shakllangan po'lat mashinalari va uskunalar seriyasini ishlab chiqarishga ixtisoslashgan

1.Avropa po'latdan tashqari po'latdan yasalgan panellar uchun to'liq ishlab chiqarish liniyasi.	2
3. Elektr kabinet ramkali profilini shakllantirish moslamasi.	4
5. Supermarket halqasi shag'alni shakllantirish.	6
7	8. Avtomobil bo'limi panellari va yon nurlari va pastki nurli profillar uchun sovuq egiluvchanlik.
9	10
11. Steel tarkibi seriyasi Purlin sovuq shakllangan po'lat birlikda.	12. Serialni yopishtiring.
13. Sozlamalar va to'g'ri keladigan birliklar seriyasi.	14. Sero Oziqlantiruvchi vositalarni shakllantirish vositasi.

Kompaniya "birinchi sifat, birinchi xizmat" va mukammallik "ruhi bilan jamiyatga xizmat ko'rsatmoqda. Biz hayotni muzokaralar olib borish uchun hayotning barcha yuragidan iliq kutib olamiz.

Rafning ustun rulonini shakllantirish mashinasining asosiy tarkibiy qismlari

Komponentlar nomi	Raqam
Buzmoq	*1
Oziqlantiruvchi	*1
Sovuq shakllangan asosiy mashinasi	*1
Uzunligi avtomatik kesish	*1
Qaytish paneli	*1
Mog'or	*4
Elektr boshqaruv tizimi	*1
Gidrotexnik tizimlar	*1
Pnevmatik tizim	*1

Belgilangan nur tayyorlash mashinasini texnik tavsifi

1. Freym: 100x50 kvadrat po'lat payvandlash ramkasi.

2. Yon panel: 18mm qalin.

4. Barcha roliklar aniqlanadi. Miyam silliqlash.

5. Shimoliy: diametri: 48mm. 45 # po'lat.

7. Ishlab chiqarish tezligi: 0-8 m \/ min.

8. Qo'miqli material: {1}}. {2}}. 9mm

9. PLC sanoat kompyuterini boshqarish.

10 Avtomatik ravishda gidravlikcha kesish. Gidravlik qalpoq.

Binni to'ldirish mashinasi tuzilishi

warehouse pallet racks machine

Yuklash → Tavrotlash → tortishish va tekislash → Servo uzunligi → Servo uzunligi → Uzun shakllantirish → Qabul qilish, elektron boshqarish, transport, tashish

Ushbu uskuna avtomatik ravishda yuklash va qabul qilishdan tashqari on-layn tarzda yakunlanadi.

Uskunaning tegishli qismlarining texnik parametrlari

1. Narko'rilmagan ingichka tortish

1.1 Ichki kengaytirish turi, 3.5t yuk

1.2 Ichki diametrning kengayishi va qisqarish oralig'i: 460-520 mm, tashqi diametri: 1000mm (po'lat lib kengligi)

1.3 Ichki diametrning kengayishi va qisqarish usuli: qo'lda sozlash

1.4 Tekshirish usuli: passiv izlash

2. Belgilangan qism

2.1 Ishchi tayoqlar soni: etti rolik

2.2 Rolikli roliklarni tashkil qilish: 3 \/ pastga 4

2.3 dyametri diametri: 80mm

2.4 Rolikli rolikning materiallari: qattiqlik va sirtining qattiqligi va sirtining keskinligi qoniqish va xrom plitkadan keyin juda yaxshilanadi;

U bir chimchi rolik va tekis rolikdan iborat. Chinchik rulon yuqori rolikni tekislash uchun alohida sozlash mumkin. Umumiy tuzilish qabul qilinadi va old va orqada ikkita moylanish nuqtalari o'rnatiladi, bu esa tekislash sifatini yaxshilash uchun qulay bo'lgan ma'lum bir moyil burchakni hosil qiladi.

Belgilash mashinasining ovqatlanishining oxiri bir juft yo'lli tekis roliklar va ikki juft vertikal roliklar bilan jihozlangan. Yo'l-yo'riqli vertikal roliklar markazda va bir vaqtning o'zida harakatlanishi mumkin. Qo'lda sozlash, markazlashtirish uchun qulay bo'lgan miqyosda.

3. Punch qurilmasi

3.1 Funktsiya: Ko'prikning belini ulash uchun ishlatiladi.

3.2 Tuzilishi: u gidravlik drayverni qabul qiladi, uzunligi, avtomatik uzunligini o'lchash, avtomatik joylashishni va o'chirish. O'rnatilgan masofadan chiqqanda, gidravlik silindr harakati mushtni o'ladi va mashina to'xtaydi va avtomatik ravishda bosiladi. Paching mashinasi gorizontal ravishda harakat qilishi mumkin.

4. Gidravlik kesish

4.1 Chop etish usuli: gidravlik kesish

4.2 Bladni kesish: Innovatsion dizayn pichoqni o'zgartirmasdan uchta pichoqni birlashtiradi. Turli plitalar turlarini kesish moslamasining chap va yuqori qismidagi vintli tayoqlar va butun sozlash faqat bir necha daqiqa davom etadi.

4.3 pichoqli material: CR12, Qalinligi, qattiqlik HRC 56-58 darajaga etadi

5. Qabul qilish jadvallari: rolik turi

5.1 Forma: Sekstalli po'lat payvand qilingan tuzilmasi, elektr qavslari yo'q.

5.2 Funktsiya va tuzilish: kesilgan plitani va u joyida qo'lda kesish. U po'latdan (kvadrat naycha) va tayyorlanmagan rulonlardan yig'ilgan va tayyorlanmagan rulonlar yig'iladi.

5.3 Miqdor: jami 2 qism, har biri 3 m

6. Elektr bilan elektr boshqaruv tizimi:

Butun chiziq import qilingan PLC nazorati, LCD Touch Ekran, Man-mashinase interfeysi. Inson va plc o'rtasidagi o'zaro ta'sirni amalga oshiring. Operator avtomatik ravishda belgilangan dastur (dasturlash moslamasi) orqali ishlaydi va real vaqt rejimida uskunaning ish holatini, operatsion parametrlar va nosoz ko'rsatkichlarini kuzatishi va real vaqt rejimida ko'rsatilishi mumkin.

Qismning uzunligi raqamli tarzda belgilangan va qismning uzunligi sozlanishi mumkin. Foydalanuvchi holatini va nosozliklarni ko'rsatadigan uskunaning real vaqtini monitoring qilish.

Ikkita operatsion rejim mavjud: qo'lda va avtomatik. Qo'lda va avtomatik almashish funktsiyalari bilan: Qo'lda holatda, texnik xizmat ko'rsatish qulay bo'lgan mustaqil mashinada ishlash mumkin; Avtomatik holatda, ishlab chiqarishning butun yo'nalishi ketadi va ketma-ket boshlanadi; Favqulodda vaziyatlarni boshqarish va uskunalar va operatorlarning xavfsizligini ta'minlash uchun barcha yo'nalishdagi favqulodda vaziyat o'chirish tugmasi mavjud.

7. Asosiy tarkibiy brendlar:

PLC nazorati tizimi: Panasonic Brend

Inverter: Yassawa markasi

Kodod: Omron

Boshqa tarkibiy qismlar - Shnyider brend qismlari.

8. Gidravlik nasos stantsiyasi

8.1 Gidravlik stantsiyasining motor kuchi: 3. 0 kVt

8.2 Gidravlik stantsiya Wikaviya Wanssheng gidravlikani qabul qiladi va aksessuarlar Pekin xuad gidrotexnika aksessuarlarini qabul qiladi, shuning uchun neft oqishi yoki etarli darajada neft ta'minoti yo'q.

Yakuniy mahsulot displeyi

warehouse pallet rack machine

Qadoqlash va jo'natish

roll forming machine packagae

Mashinani qanday o'rnatish kerak

Mijozlarimizga mashinani o'rnatish bilan bog'liq muammolarni hal qilishga yordam berish uchun qirrani Internetda ham, mahalliy o'rnatish xizmatlarini ham ta'minlaydi.
